球磨機主要用于選礦、陶瓷、化工、水泥、玻璃、耐火材料等行業。節能球磨機分干、濕兩種，節能球磨機用于耐火材料、水泥、化肥、玻璃行業；陶瓷、化工行業。上?？评鹂藱C(jī)器限公司為用戶提供全套的礦山設備和技術服務。

       節能球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。節能球磨機是物料被破碎之后，再進行粉碎的關鍵設備。它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

     節能球磨機工作原理

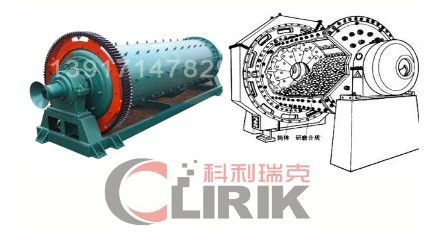

       節能球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型節能球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。


         節能球磨機結構特點

       節能球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

       節能球磨機的安裝程序

       節能球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應采用整塊式結構。混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準。 吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。

1、主軸承部分的具體要求參看主軸承部件裝配圖。
2、筒體部分參看回轉部分裝配圖。
3、傳動部分參看傳動部分裝配圖。
4、整體相對位置參看總裝圖。

    節能球磨機技術參數：



型號  （mm）	筒體		轉速  r/min	裝球量  T	進料 粒度 mm	出料  粒度  mm	配用電機		產量  （t/h）	重量  （kg）
	直徑 (mm)	長度 (mm)					型號	功率
MQG800×1200	800	1200	41	0.84	≤15	0.075-0.1	Y180L-6	15	0.3-0.9	2400
MQG900×1200	900	1200	38	0.87	≤15	0.075-0.8	Y200L 1 -6	18.5	0.29-1.3	2800
MQG900×1800	900	1800	38	1.8	≤15	0.075-0.8	Y200L 1 -6	22	0.5-2	3400
MQG900×2100	900/675	1800/300	38	1.8	≤15	0.075-0.6	Y200L 1 -6	18.5	0.4-2	3600
MQG1200×2400	1200	2400	32	3.2	≤20	0.075-0.6	Y280M -6	45	1.1-3.2	6500
MQG1200×2800	1200/900	2400/400	32	3.5	≤20	0.075-0.5	Y250M -6	37	0.8-3.2	7300
MQG1500×1500	1500	1500	29	4.2	≤25	0.075-0.5	Y280M -6	55	1.8-3.5	11000
MQG1500×3000	1500	3000	29	6.8	≤25	0.075-0.5	Y315S -6	95	2.5-8	14200
